TF CLASSIC ::

[Wostep Story] 시계공구 2부

권오현

조회 16257·댓글 63
안녕하세요. 시계 공구 2부입니다.

사실 시계에 쓰이는 공구나 워낙 많기 때문에 공구에 대해 글을 쓸 때 너무 많은 정보가 들어가
보시기 불편하셨으리라 생각되어 1부, 2부로 나눠서 올리게 되었습니다.

2부에서는 1부에서 빠진 공구를 위주로 만들어 보았습니다.
생각보다 흥미 있는 공구들이 많이 남아 있어서 이것을 알려드려야 마음이 편할 것 같았기에..
긴 글이지만.. 하나 더 올려봅니다.

Screwdriver (No.7899)
핀셋과 가장 많이 사용되는 드라이버입니다. 크기는 최소50(0.5mm)부터  최대 300(3.0mm)까지가 있으며,
드라이버 날을 쉽게 구별하기 위해서 크기별로 고유 색깔이 지정되어 있습니다.
예로 :  주황색 0.5 - 흰색 0.6 - 노란색 0.8 - 검은색 1.0 - 빨간색 1.2
        회색 1.4 - 보라색 1.6 - 초록색 2.0 - 파란색 2.5 - 갈색 3.0mm
드라이버의 올바르게 잡는 방법
드라이버 끝머리를 검지 두 번째 마디에 걸친 후 나사와 상 하 수직으로 고정시켜 엄지와 약지로 드라이버 밑을 잡고 돌리면 됩니다.
그리고 사용전에 작업물의 스크류 홈 길이를 파악하고 알맞은 드라이버 길이의 날을 선택해야 됩니다. (사진 참조)

주의!
(홈보다 드라이버 길이가 작으면 스크류 홈의 마모가 생기고, 드라이버 길이가 길면 나사 외벽 브릿지에 스크래치가 생깁니다.)

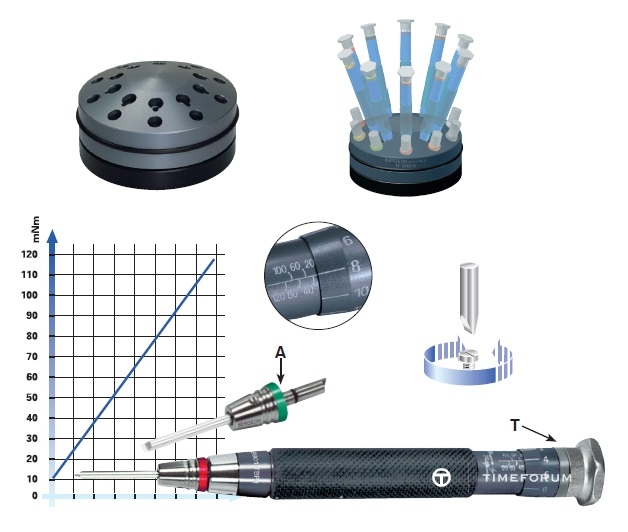

Dynamometric screwdriver (No.6901)
토크 드라이버라고 불리는 공구입니다.
일반적으로 항공산업이나 로봇산업에 쓰이지만 사실 시계 부품에도 스크류를
일정 힘의 토크로 조이고 푸는 메뉴얼이 명시되어 있습니다.
(ETA 무브먼트 테크니컬 메뉴얼을 자세히 보시면 확인하실 수 있습니다.)

토크 드라이버가 필요한 이유는...
손목시계의 부품이 작아지고 다양한 기능을 하는 부품들이 스크류 조여짐이나 풀림 힘에 따라 기능을
제대로 못하는 결함이 생겨나기 때문입니다.
상당히 고가의 공구이며 테크니컬 메뉴얼의 정석으로 작업하려면 필요한 공구 중에 하나입니다.
Sharpener for screwdriver and graver(No.1425)
스크류 날과, 그라이버 날을 다듬을 때 사용되는 공구입니다. 롤러에 스크류를 고정시킨 후,
마모된 드라이버 면을 숫돌에 밀착시키고 상-하로 움직이면서 드라이버 양쪽 면을 다듬습니다.

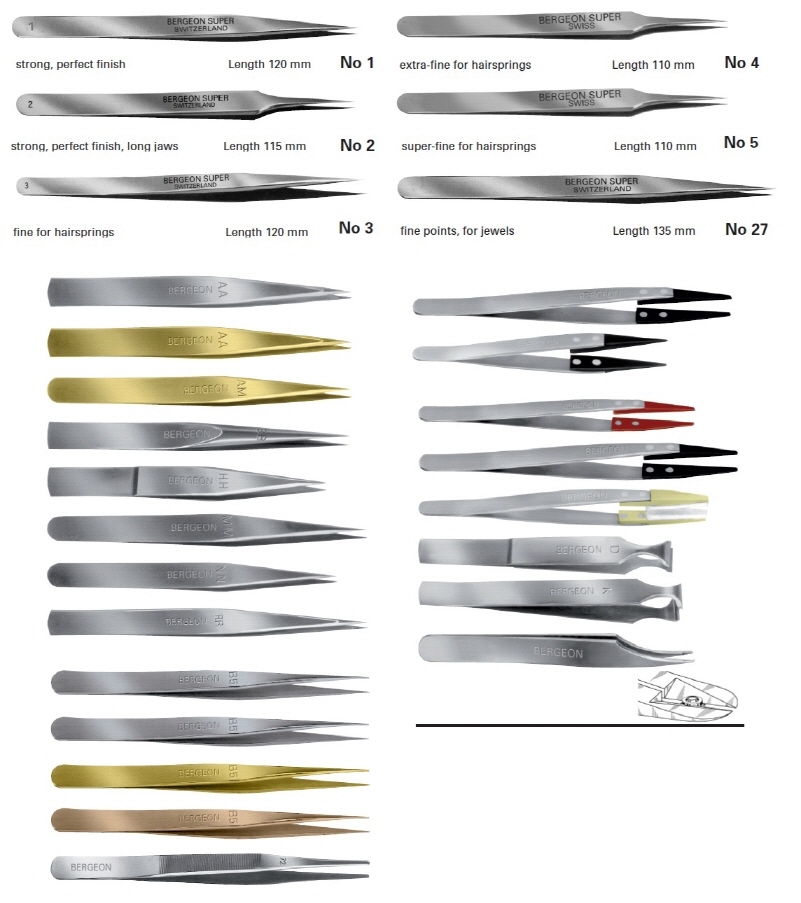

Tweezer

트위져의 종류는 생각 외로 정말 많습니다. 재질, 용도, 끝 포인트에 따라 이름도 다르게 쓰입니다.
일반적으로 #1, #3 를 사용하지만, 밸런스와 같은 부품을 다룰 때는 매우 얇은 #5이 사용됩니다.
전지 교체에 쓰이는 플라스틱이나 나무 재질의 것도 있습니다.

(개인적인 추천 #1, #3, #5, #7, 플라스틱 트위져 등등)

아래 그림은 트위져에 사용되는 합금의 종류입니다.
트위져로 물체를 집을 때 주의해야 할 점은..
손목시계에 들어가는 부품의 경우 상당히 작기 때문에 너무 강하게 힘을 주게 되면 눈 깜짝할 사이에
부품이 공중부양되어 찾기 힘들어질 때가 있습니다.  물체를 집을 때 힘 조절이 중요합니다.

그리고 트위져로 작업 시 시계 부품에 스크래치 낼 수 있기 때문에 부품 집을 포인트를 잘 선정하시는 것도 중요합니다.

핀셋 올바른 집기 방법
핀셋 잘못된 집기 방법

Loupe (No.1469)
육안으로 확인하기 어려운 세세한 작업을 가능하게 하는 Watchmaker 용 루페입니다
가장 많이 사용되는 루페의 배율로는 2(5X배), 21/2(4X배), 3(3.3X배)가 있습니다.

그리고 루페의 확대 배율이 높아질수록↑,  물체와의 초점거리가↓ 짧아집니다.


Oiler (No.7013)
흔히 부르는 오일러입니다. 색깔별로 오일 도포량이 다르게 쓰이며..
필요에 따라 스스로 오일러를 만들어 쓰기도 합니다.


Automatic oiler (No.2718)
오일을 동일한 양으로 시계 무브먼트에 도포하기 위해서 만들어진 공구입니다.
주유기 촉 부분의 오일 도포량에 따라 색깔이 구분되고 용도가 다릅니다.
검은색 : 잉카블록 주얼, 빨간색 : 이스케이프먼트 휠, 초록 : 기어 휠 등


Lubrigasket (No.7055)
흔히 시계의 방수를 얘기할 때 빼놓을 수 없는 것이 있는데 가스켓입니다.
케이스 백, 크라운, 베젤 등.. 가스켓 교체시에 꼭 실리콘 구리스를 발라야 합니다.
윤활제 없이 가스켓을 쓰면 금속과의 마찰력이나 흠집에 찢어지기도 하기 때문입니다.
그리고 상대적으로 경화가 일찍 와 교체 주기가 짧아집니다.

Casing cushion (No.5394)
다용도 공구로써 아래 그림과 같이 뒷 백을 열 때, 와이딩 스템을 뺄 때, 뒷 백 닫을 때, 무브먼트 뺄때 등..
도구로써 활용도가 많은 공구입니다.


Dust blower (No.4657)
작은 부품부터 큰 부품에 붙어있는 먼지를 바람을 날려 버리는데 사용된다.


Rubber thimble (No.5840)
천연고무의 재질로 시계 부품을 만질 때 손안에 지문이나 여러 오염물이 작업 시 묻히지 않게 하기 위한 골무입니다.


Rodico (No.7033)
네모난 지우개 형태이나 약간의 점성을 지니고 있어서 시계 부품의 기름 때나 지문, 브릿지(Bridge) 틈새의 먼지를 제거합니다.주의할 점으로는 맨손으로 로디코를 만지게 되면 손에 있던 기름기와 미세한 이물질들이 작업 중인 물체에 옮겨 묻게 되기 때문에 맨손으로 만지는 일은 없어야 합니다.


King's wood (No.4749)
밸런스 Pivot(촉) 부분이나, 휠의 이빨 등의 이물질을 제거하기 위해 사용된다.(Soft wood라고도 함)


Natural elder (No.1586)
초등학교 시절 쓰던 수수깡과 비슷하게 생겼으며 스크러치가 생길 수 있는 광이 있는  핸즈 부분을 세척할 때.
항공유를 묻혀서 핸즈 면을 살짝 닦을 때 쓰입니다.


Hands setting-tool (No.6012)
핸즈 뽑기가 있다면 이제는 셋팅이다!! 뽑기보다 중요한 것이 셋팅입니다.
시침과 분침이 부딪치면 안되고.. 가장 가늘게 만들어지는 초침 또한 셋팅 시에 가장 중요합니다


Case back opener
시계의 케이스 백(back)을 여는 공구입니다.
대부분 시계의 케이스 백 종류는 스크류형, 스냅형, 백 스크류형으로 3종류로 구분됩니다.
Pliers to cut shapes into leather straps (No.6620)
가죽 밴드 구멍이나 스프링 바가 들어가 홈을 만들 때 쓰이는 플라이어입니다.
Cutting plier(No.30227)
쉽게 줄을 교체할 수 있도록 고안된 스프링 바의 홈 컷팅 플라이어입니다.
흔이 일자형의 스프링이 있는 반면에 가죽 밴드의 스프링 바 홈 사이에 쉽게 제거할 수 있는 레버 형태가 있는 스프링 바를 끼우기 위해서는 홈이 필요합니다.
그 홈을 만드는 공구입니다. (사진 참고)
Tool for fitting and removing spring-bars (No.3153)
스트랩, 브래 슬릿의 스프링 바를 조립, 제거를 위해 사용합니다.
이 공구만 있으면 굳이 시계 방에 가지 않아도 스스로 줄질을 하실 수 있습니다.
Escapement-Tester (No.2229-03)
이스케이프먼트 부품의 이상 유무를 점검하기 위한 공구입니다.
팔렛 포크라는 부품의 주얼을 점검하거나 조정할 때 쓰입니다.

Staking tool with punches
시계 제작 과정에서 다방면에 유용한 공구입니다. 각기 다른 펀치들 모양에 쓰임이 다릅니다.
예로 : 드릴링, 펀칭, 셋팅, 밸런스 리무버, 밀링, 센터링 등등..
Pin vice (No.30026)
크라운 분해, 조립 작업이나 작은 두께의 막대형 작업할 때 쓰이는 바이스.
다목적 공구로써 핀 형태에 물체를 꽉 쥐고 활용할 수 있어서 Watchmaking 작업할 때 많이 쓰입니다.
Countersink (No.1893)
드릴링 이후에 생긴 구멍 주위의 티끌을 제거하기 위해 사용하는 공구입니다.
Broache
구멍을 미세하게 넓히거나 구멍 안에 티끌을 제거하기 위한 공구입니다.
Hammer
다용도로 쓰이는 해머... 소재도 다양하다. (나무, 강화플라스틱, 강철 등등)
Graver
Watchmaking 선반 작업을 할 때 쓰이는 조각칼의 종류입니다.
회전하는 물체를 원하는 형태로 깎아내기 위해서 쓰이며,
다양한 형태의 조각칼을 다루거나 상황에 맞게 만들어서 사용할 줄 알아야 합니다.


Files for watch-repairer
요즘 제가 가장 많이 사용하는 도구입니다. 줄질이 밴드를 갈아 끼우는 용어 말고도..
금속을 갈아낼 때 쓰이는 줄질로 요즘 가장 많이 하는 중입니다.
다양한 형태에 줄을 사용하여 금속 물체를 원하는 작업물로 만들어 낼 때 사용합니다.
Sliding caliper
기계 부품의 두께와 지름을 측정하는 정밀 측정 공구입니다.

사용법의 예..

Hand micrometer
상대적으로 작은 부품의 두께나 지름을 측정하는 공구입니다.
손목시계의 부품들은 정말 작고 정교하기 때문에 측정 도구 또한 정밀 측정 가능한 것이 필요합니다.

사용법의 예..

-끝-

우선 정말 죄송합니다.. 2부도 역시..
시계 공구가 워낙 다양하고 종류가 많아서 짧고 이해가 쉽게 되도록 만들고 싶었지만..
알려드리고 싶은 것들이 많아서 내용이 너무 길어져 버렸네요ㅠ

긴 글 읽어주셔서 감사합니다. 즐거운 하루 되세요.
